シリンダーヘッドの点検と腰上オーバーホール

  • 掲載日／2011年03月24日【R1100/1150GS基礎メンテ】
  • このコンテンツは BMW BIKES Vol.50 掲載の記事を再編集したものです。
    文・写真／ BMW BIKES　　構成 / VIRGIN BMW.com

R1100/1150GS 基礎メンテ【エンジン本体の点検】編

R1100/1150GS基礎メンテの画像

多少のオイルにじみは問題なし

大排気量空冷エンジンの泣き所は、エンジンの温度変化の幅が大きいため、膨張と収縮を繰り返すことだ。シリンダーヘッドとシリンダー間からのオイル漏れは、1100ではたまに発生したが、メタルガスケット採用の1150からかなり改善されている。いずれにせよ、にじみ程度ならあまり気にする必要は無い。
R1100/1150GS基礎メンテの画像

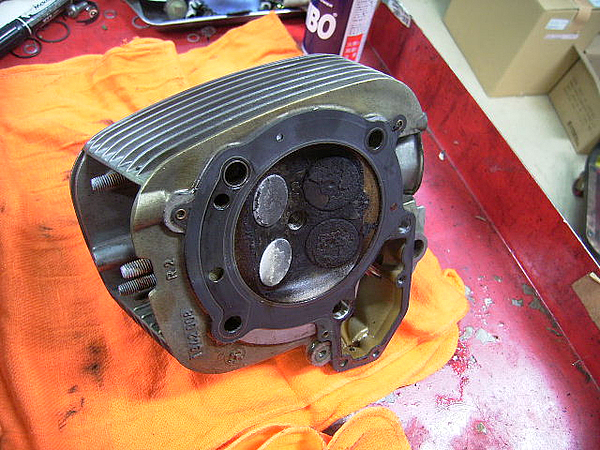

燃焼室の点検

オーバーホールのために外したシリンダーヘッド。
R1100/1150GS基礎メンテの画像

燃焼室の様子

けっこうな量のカーボンが堆積している。
R1100/1150GS基礎メンテの画像

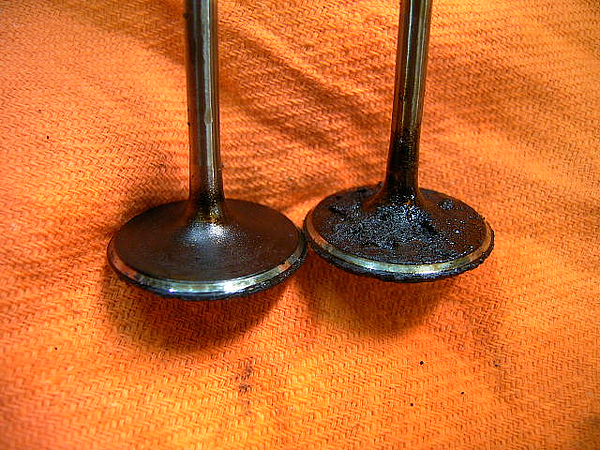

吸気バルブの点検

外した吸気バルブ。吸気側は常にガソリンで洗われ、通過する混合気で冷却されるので比較的きれいだ。バルブの当たり面も出ている。
R1100/1150GS基礎メンテの画像

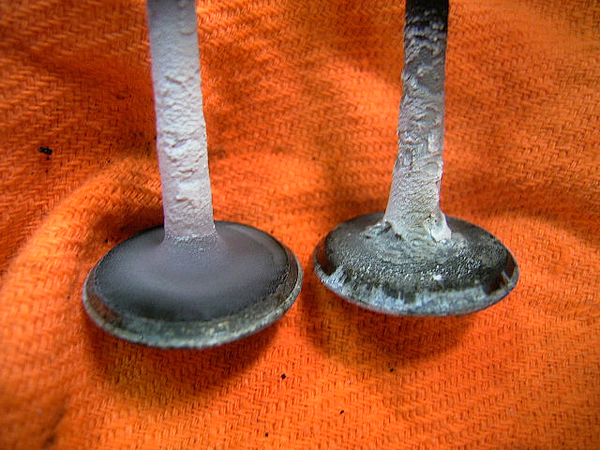

排気バルブの点検

排気バルブは高温かつカーボン混じりの燃焼済ガスが通過するので、条件が厳しい。これはどんなエンジンも同じ。
R1100/1150GS基礎メンテの画像

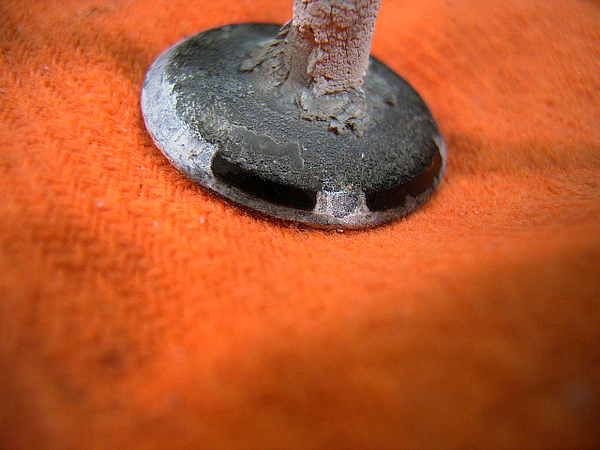

バルブをじっくりと点検

排ガス中や燃焼室から剥離した大きなカーボンを噛みこんでしまうので、密着不良になりやすい。画像の黒い部分は排気ガスが吹き抜けている跡で、バルブシートに密着していない証拠だ。つまり、圧縮が抜けている。
R1100/1150GS基礎メンテの画像

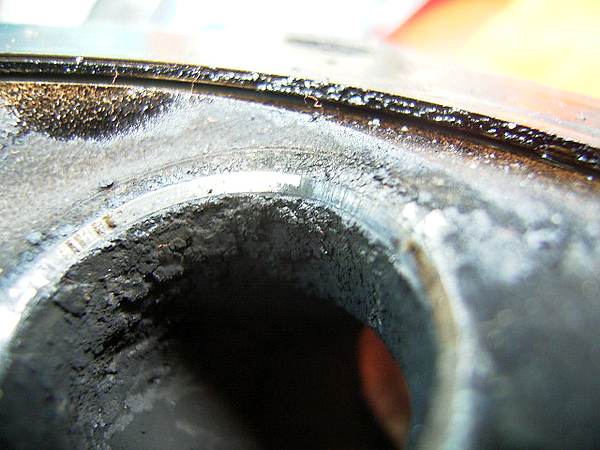

カーボン堆積はトラブルの元

バルブの熱は、バルブシートとの当たり面を通じてヘッド側に逃がす仕組みなのだが、これでは排気バルブの冷却不足。異常燃焼（ノッキング）の原因となる。限界に達するとバルブが溶ける。
R1100/1150GS基礎メンテの画像

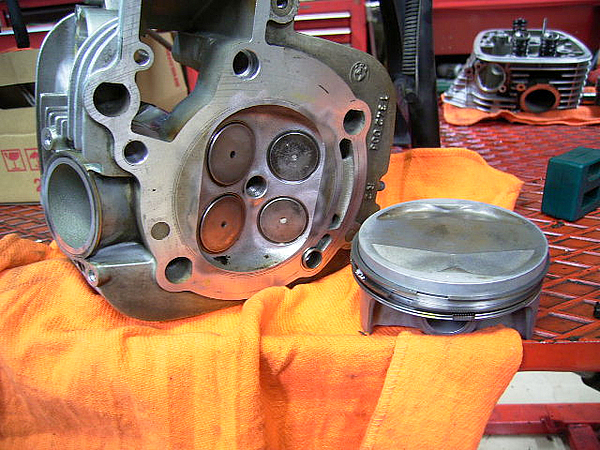

カーボンを除去する

掃除だけでなく、シートカットやバルブ当たり面の摺り合わせ、ピストンリングの交換など。ボクサーエンジンの場合、エンジンを下ろして分解することは非常に稀。オーバーホールといっても、エンジンを車体に載せたままの、いわゆる腰上オーバーホールだけで充分事足りる。
R1100/1150GS基礎メンテの画像

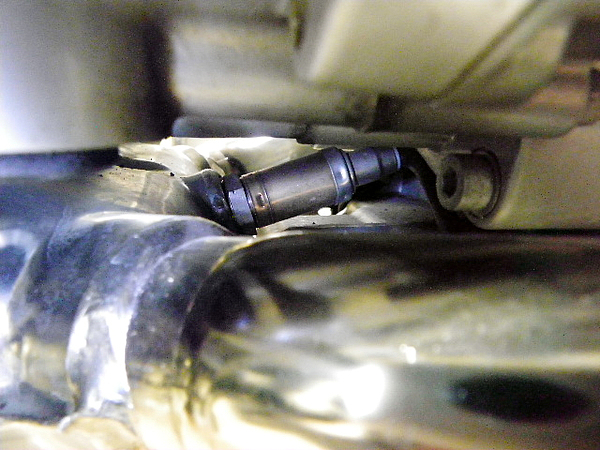

O2センサーの役割

排気管の後方にO2（ラムダ）センサーがある。燃焼ガス中の残留酸素濃度を測定することで、混合気の濃い、または薄いという信号をインジェクションのコントロールユニットに送る。その信号によって、リアルタイムで噴射量を補正（ラムダコントロール）し、理論空燃比に近づける仕組み。このセンサーがおかしくなると、アイドリングから低回転域で不調となる。
