第11回 ステップ・車載工具
800cc パラレルツインの新生Fシリーズ。スポーツツアラーの S/ST に始まり、オフロードバイクのGSに続く F800R は、欧州市場で人気のストリートスポーツだった。あえて強力なライバルがひしめく戦場に投入された F800R がいかなるものか、S/ST や GS との違いとともに、その詳細を紹介していこう。
分解レポート 詳細をチェック
![F800R編分解レポートの画像](/vbmw_data/img/technical/technical04/11/01.jpg)
これは S / ST のステップ。中空のラバーが張られ、振動を軽減している。タンデム側も同様。
![F800R編分解レポートの画像](/vbmw_data/img/technical/technical04/11/02.jpg)
Rのステップはアルミの無垢。S / ST と互換性があるので、好みで付け替えてもいいだろう。極端なバックステップではないので、膝の曲がりは極端ではない。タンデムステップは基本的にライダー側と同じなので、仮に転倒などでライダー側のステップが折れても移植することで応急処置ができる。
![F800R編分解レポートの画像](/vbmw_data/img/technical/technical04/11/03.jpg)
シート裏には車載工具。ミラーの調整と締め付け。各種バルブ (電球) の交換。ヘッドライトの調整。バッテリー端子の脱着…ぐらいはできる。トルクスレンチのセットとエアゲージ、パンク修理キットは追加しておきたい。
![F800R編分解レポートの画像](/vbmw_data/img/technical/technical04/11/04.jpg)

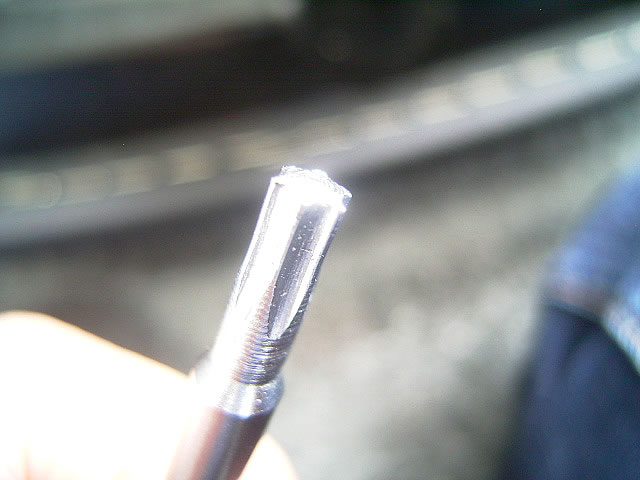

搭載されているトルクス (T25) ドライバーは重宝する。外装パネル部品のビスがこのサイズに統一されているからだ。
![F800R編分解レポートの画像](/vbmw_data/img/technical/technical04/11/05.jpg)
外装固定ビスはすべてステンレス製。質感は高い。
![F800R編分解レポートの画像](/vbmw_data/img/technical/technical04/11/06.jpg)
バッテリーメインテナンスは再上部のパネルを外す。このあたりのレイアウトはFシリーズ共通だ。
![F800R編分解レポートの画像](/vbmw_data/img/technical/technical04/11/07.jpg)
大容量のエアボックス。四角く凹んでいるが、これはオプションのパンク修理キットの置き場所である。
